La serie CNC E80 vanta un drastico miglioramento delle prestazioni e una precisione mai raggiunta prima. La serie E80, semplice e facile da usare, aiuta ad ottenere un maggiore rendimento in termini di costi e si adatta meglio alle configurazioni di macchine semplici.
Il team di ingegneri CNC di Mitsubishi Electric
Elevate prestazioni e precisione
Modelli per diverse configurazioni di macchine TipoA/TipoB
Unità di visualizzazione e tastiere dal design accattivante
Grazie alla CPU dedicata al CNC ad alta velocità di Mitsubishi Electric, la Serie E80 riduce i tempi di ciclo grazie a una maggiore capacità di elaborazione di programmi e PLC. Velocità di comunicazione ottica più elevate tra il CNC e l’azionamento consentono di ottenere una maggiore precisione nella lavorazione.
I modelli di tipo A e B sono disponibili sia per centri di lavoro che per torni. Selezionare il modello con le specifiche più adatte alla configurazione della macchina. [Machining center system] Il modello di tipo B supporta macchine con un massimo di 3 assi. Il modello di tipo A supporta l’impostazione di una tavola circolare. [Lathe system] Il modello di tipo B controlla 3 assi di avanzamento e 2 mandrini come standard. Selezionare il modello di tipo A per le configurazioni con un massimo di 3 mandrini, come i torni composti.

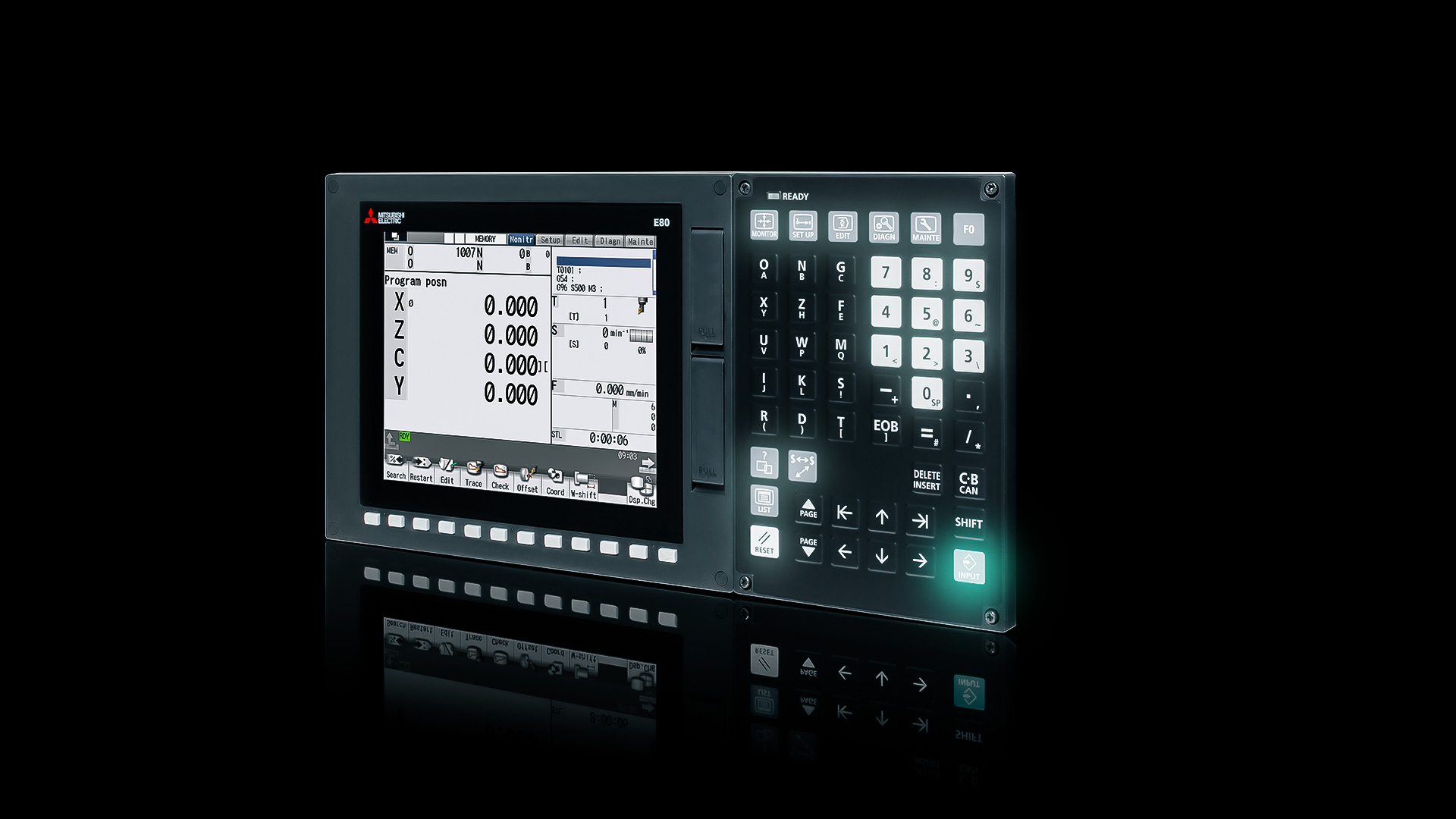

La serie E80 adotta il design della serie M800/M80. L’unità di visualizzazione e la tastiera hanno uno spessore di soli 9,5 mm e aprono a nuove possibilità di progettazione delle macchine. Esistono due tipi di layout di tastiera, uno per i torni e l’altro per la fresatura.
La serie E80 è dotata di funzioni di controllo avanzate ad alta precisione per torni con funzioni di fresatura di serie. Funzioni come quella di inserimento interattivo dei cicli facilitano la programmazione, migliorando l’operatività.
La schermata del monitor user-friendly mette a disposizione tutte le informazioni essenziali per la produzione di massa in un’unica schermata, semplificando la ricerca immediata delle informazioni. Informazioni come l’utensile selezionato e la durata residua possono essere controllate visualizzando l’icona dell’utensile.
La serie E80 è dotata di inserimento interattivo dei cicli (ICI). Questo semplice sistema di programmazione consente di creare facilmente programmi per ogni processo. Che si tratti di tornire, copiare, scanalare o filettare, l’interfaccia di facile lettura visualizza chiaramente il percorso utensile o la forma di lavorazione desiderata.
La maschiatura sincrona può essere eseguita con un mandrino collegato analogicamente, come un inverter, senza utilizzare un portautensili dedicato. L’applicabilità di un’ampia gamma di specifiche della macchina consente una lavorazione più efficiente.
Il controllo ad alta precisione della Serie E80 riduce al minimo la deviazione del percorso utensile effettivo rispetto al percorso di comando, migliorando la precisione della lavorazione di angoli e archi.
Lo stesso programma di lavorazione può essere utilizzato quando il sistema di coordinate del pezzo non corrisponde a quello effettivo o quando la lunghezza effettiva del pezzo è diversa. Questa funzione facilita la creazione di programmi di lavorazione.
I comandi flessibili consentono all’utente di passare dalla designazione del diametro al raggio per ciascun asse con il codice G in qualsiasi momento. I comandi flessibili sono particolarmente utili per i programmi in cui coesistono la tornitura e la fresatura.
La forma finita viene visualizzata in 3D durante la creazione di un programma di lavorazione. Il controllo in tempo reale della forma finita durante la creazione del programma consente all’utente di correggere gli errori che appaiono.
Controllare il programma di lavorazione mentre si osserva il funzionamento effettivo della macchina. Inoltre, il funzionamento in marcia avanti/indietro può essere controllato meticolosamente a una velocità di avanzamento desiderata (avanzamento manuale della maniglia), rendendo i controlli dei prototipi più precisi e più semplici che in passato.
Il controllo del programma 3D consente all’utente di verificare un programma di lavorazione finito rispetto alla grafica 3D della forma finale del programma. La possibilità di eseguire un controllo dettagliato della forma finale prima della produzione sulla macchina vera e propria rappresenta un grande vantaggio.
| Sistema di tornio | Sistema di centri di lavoro | |||
|---|---|---|---|---|
| TipoA | TipoB | TipoA | TipoB | |
| Numero massimo di assi (assi NC + mandrini + assi PLC) | 8 | 5 | 6 | 4 |
| Numero massimo di assi NC (in totale per tutti i sistemi di parti) | 5 | 4 | 5(*1) | 3 |
| Numero massimo di mandrini | 3 | 2 | 1 | 1 |
| Numero massimo di assi del PLC | 3 | 3 | 2 | 0 |
| Numero di assi di controllo di contornatura simultanei | 4 | 4 | 4 | 3 |
| Numero massimo di sistemi di parti | ◯1 | ◯1 | ◯1 | ◯1 |
| Visualizzazione della modalità server del programma ad alta velocità lato unità | ◯ | ◯ | ◯ | ◯ |
| Modalità scheda SD lato anteriore | ◯ | ◯ | ◯ | ◯ |
| Incremento del comando minimo | 0.1μm | 0.1μm | 0.1μm | 0.1μm |
| Incremento di controllo minimo | 1nm | 1nm | 1nm | 1nm |
| Capacità di memoria del programma (numero di programmi memorizzati) | 230KB [600m] (400 programs) | 230KB [600m] (400 programs) | 500KB [1280m] (1000programs) | 500KB [1280m] (1000programs) |
| Numero massimo di set di offset degli utensili | 99 sets | 99 sets | 200 sets | 99 sets |
| Capacità del PLC incorporato [numero di passi] | ◯20000 | ◯20000 | ◯20000 | ◯20000 |
| Multiprogramma [numero di programmi] | ◯60 | ◯60 | ◯60 | ◯60 |
| Multiprogetto [numero di progetti memorizzati] | ◯1 | ◯1 | ◯1 | ◯1 |
| Programma macro Comando variabile | 600 sets | 200 sets | 600 sets | 200 sets |
| Macro costruttore di macchine utensili | ◯ | ◯ | ◯ | ◯ |
| Spostamento del sistema di coordinate del pezzo | ◯ | ◯ | - | - |
| Controllo del programma solido 3D | ◯ | ◯ | ◯ | ◯ |
| Inversione manuale arbitraria (operazione di controllo del programma) | ◯ | ◯ | - | - |
| Inserimento di cicli interattivi | ◯ | ◯ | ◯ | ◯ |
| Interruttore di designazione del diametro/raggio | ◯ | ◯ | - | - |
| Maschiatura sincrona con mandrino analogico I/F | ◯ | ◯ | ◯ | ◯ |
| Misura della posizione del pezzo | - | - | ◯ | ◯ |
| Semplice comando di lavorazione di superfici inclinate | - | - | ◯ | - |
| Controllo ad alta precisione (G61.1/G08) | ◯ | ◯ | ◯ | - |
| Controllo SSS | ◯ | ◯ | - | |
| Controllo della tolleranza | ◯ | ◯ | ◯ | - |
| OMR-FF | ◯ | ◯ | ◯ | ◯ |
| Controllo del servomotore in modalità mandrino | ◯ | ◯ | - | - |
| Programmazione della vista della forma finale | ◯ | ◯ | - | - |
| Notifica via e-mail all'operatore | ◯ | ◯ | ◯ | ◯ |
| Cronologia delle operazioni (informazioni dettagliate sulla cronologia degli allarmi) | ◯ | ◯ | ◯ | ◯ |
| CC-Link (Master/Local) | □ | □ | □ | □ |
| PROFIBUS-DP (Master) | □ | □ | □ | □ |
| EtherNet/IP | □ | □ | □ | □ |
| MES interface library | ◯ | ◯ | ◯ | ◯ |
| EcoMonitorLight connection | ◯ | ◯ | ◯ | ◯ |
| Blocco del sistema | ◯ | ◯ | ◯ | ◯ |
